Назначение и применение:

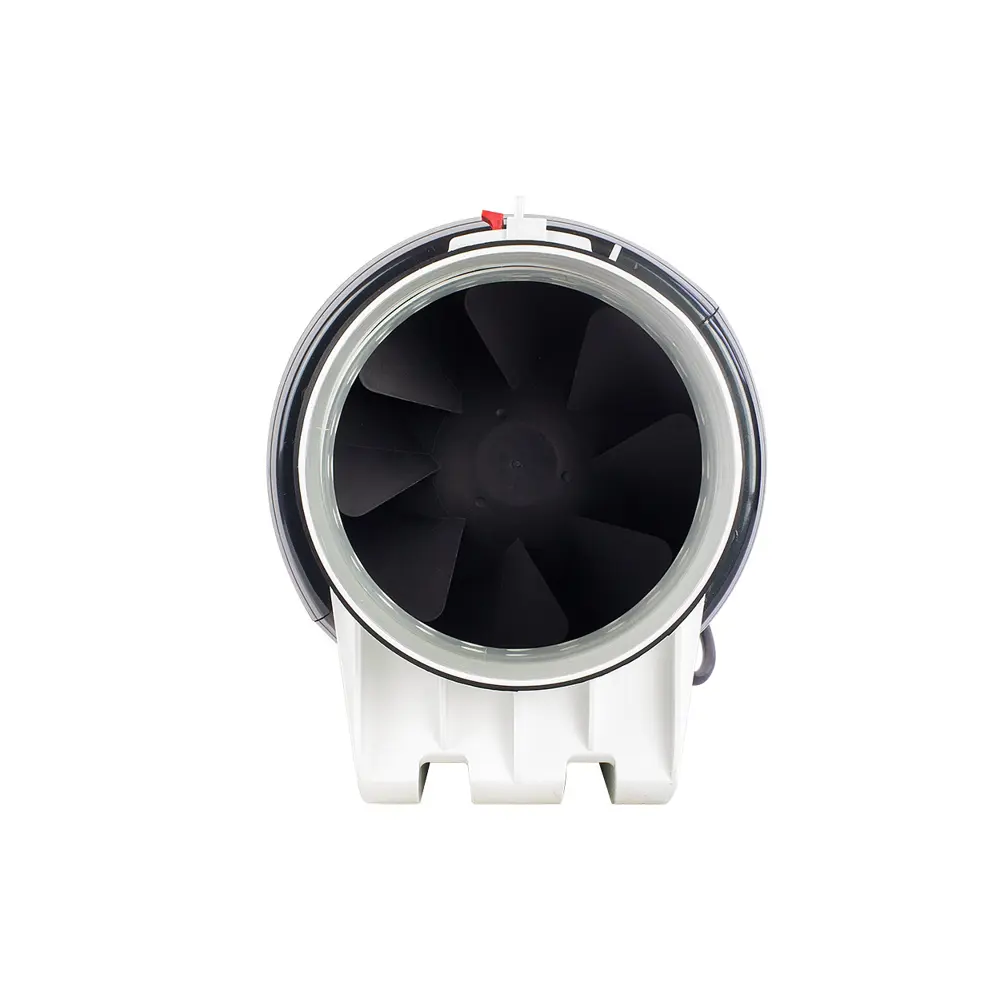

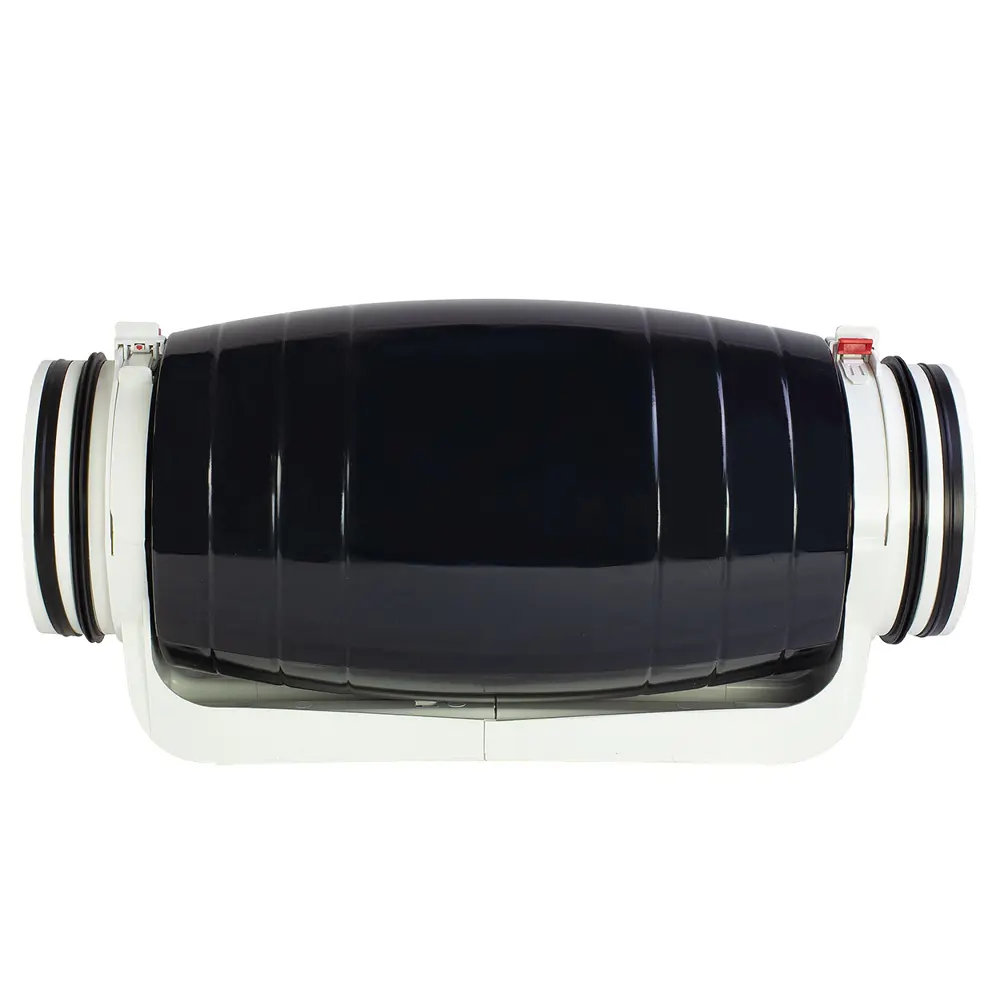

Высоконапорный малошумный канальный вентилятор c мощным воздушным потоком Lineo-TD Silent PE 100-125 ECO LL (арт. 17171) торговой марки ARIUS разработан специально для установки в помещениях, где необходимо поддерживать сверхнизкий уровень шума при перемещении воздуха в вентиляционных каналах большой протяженности.

EAC: Оборудование серии Lineo-TD Silent PE ECO LL Торговой Марки ARIUS сертифицировано и полностью соответствует требованиям технических регламентов Евразийского Экономического Союза.

Отличительные особенности:

• LL - модель комплектуется двигателем на шариковых подшипниках с длительным сроком службы – более 50 000 часов;

• Вентилятор легко монтируется и демонтируется;

• Модель характеризуется очень тихой работой по сравнению с аналогами;

• вентилятор комплектуются встроенной системой регулирования.

Технические характеристики:

• Потребляемая мощность двигателя вентилятора – 73 Вт;

• Частота вращения двигателя – 3800 обороты в минуту;

• Производительность по воздуху – 560 м³/час;

• Давление – 494 Па;

• Звуковое давление – 29 дБа 3м;

• Электропитание - AC 220 В 50 Гц;

• Класс изоляции двигателя – II;

• Класс защиты вентиляторов – IP44;

• Диапазон рабочих температур от - 30°С до + 60°С;

Конструктивные особенности:

Все модели оснащены высокоэффективным энергосберегающим однофазным односкоростным EC-двигателем переменного тока с шариковыми подшипниками и встроенной защитой от перегрева. Вентиляторы состоят из двух частей: монтажного кронштейна и закрепленного на нем корпуса вентилятора. Конструктивно корпус вентилятора двойной, между внешней и внутренней частью расположен слой звукопоглощающего материала. Корпус вентилятора изготовлен из полимера и имеет повышенный класс огнестойкости, брызгозащиты и обладает диэлектрическими свойствами. Кронштейн и патрубки выполнены из высококачественного полипропилена. Использование резиновых уплотнителей на патрубках вентиляторов позволяет исключить передачу вибраций от вентилятора к воздуховодам. Рабочее колесо смешанного типа с диагональными лопатками, сочетает в себе высокую производительность осевых вентиляторов и высокое давление центробежных. Обтекатель корректирует поток воздуха после рабочего колеса и выпрямителя во избежание потерь из-за завихрений.

Сверхнизкий уровень шума:

Лопасти выпрямителя корпуса являясь частью рабочего колеса, сглаживают поток воздуха во избежание проблем с нисходящим потоками, а обтекатель корректирует поток воздуха, выходящего из рабочего колеса и выпрямителя во избежание потерь из-за завихрений. Звуковые волны от крыльчатки и электродвигателя проходят сквозь внутренний перфорированный корпус и под определенным углом направляются на слой шумопоглощающего материала, где гасятся практически на 100%.

Высокий напор:

Специальный двигатель в сочетании с рабочим колесом и конструкцией корпуса вентилятора спроектированы таким образом, чтобы обеспечить наибольший напор по сравнению с аналогичными моделями других производителей. Комплектация и управление. Все модели комплектуются встроенной системой регулирования, внешней клеммной коробкой и элегантным настенным потенциометром с сигналом 0-10 В, который позволяет плавно управлять двигателем вентилятора и устанавливать оптимальную скорость. Потенциометр скрытого исполнения, устанавливается в стандартный подрозетник.

Монтаж:

Вентиляторы легко собираются и разбираются благодаря предусмотренным в конструкции пластиковым хомутам – клипсам. Предусмотрена установка в начале, в середине либо в конце воздуховода, в горизонтальном/вертикальном положении. В комплект поставки входит: • кронштейн монтажный; • настенный потенциометр (регулятор скорости) 0-10 В; • переходник (адаптер) с 125 на 100 мм; • инструкция на русском языке.
